ボールねじの異音解消5

• 修理項目
  分解錆び取後バックラッシュ調整
• 修理対象機器
  フライス盤
• 修理対象箇所
  テーブル送り軸
• サイズ
  φ50リード16－2150

BEFORE

長年使用した当該ボールねじは摩耗によるバックラッシュが発生し精度が出なくなっており、駆動時にはゴロゴロという異音が発生している状況でした。分解後磨き直し、予圧調整を行いました。
再製作した場合は時間を要する内容ですが、修理処置によって短期間で設備復旧を行う事が出来ました。

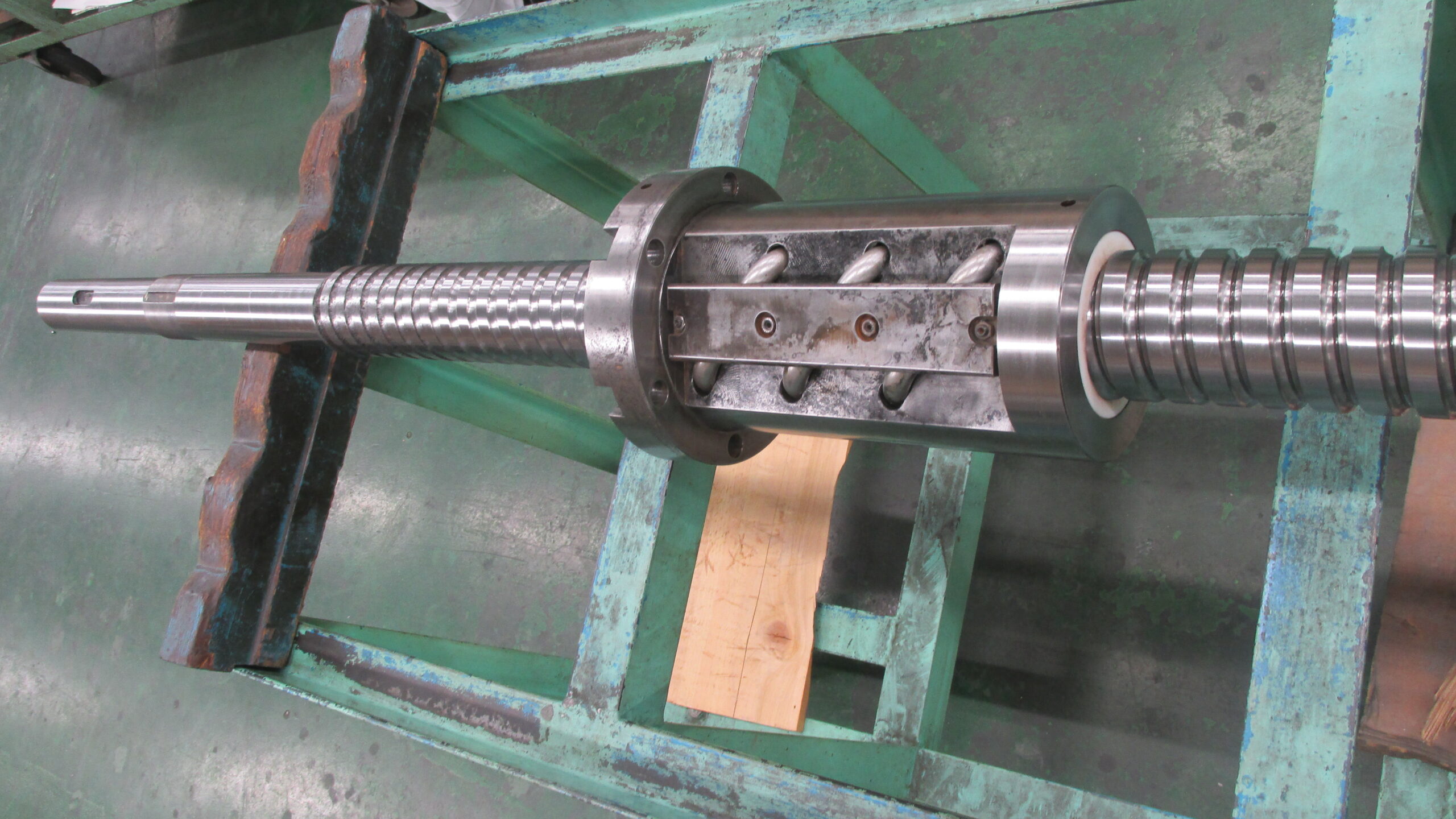

AFTER

内部を洗浄し、ボール循環に影響を及ぼす破損などが無い事を確認したうえで下記の処置を行いました。
①ボールねじ分解
②洗浄
③軸全周磨き
④部品磨き
⑤ボール全数交換
⑥再組立て
⑦再調整

全体的な錆が発生していました。給油条件を見直すことで錆の発生を抑えることが期待できます。
特にネジ溝に発生した錆は循環を阻害し早期の破損を引き起こす可能性があります。
