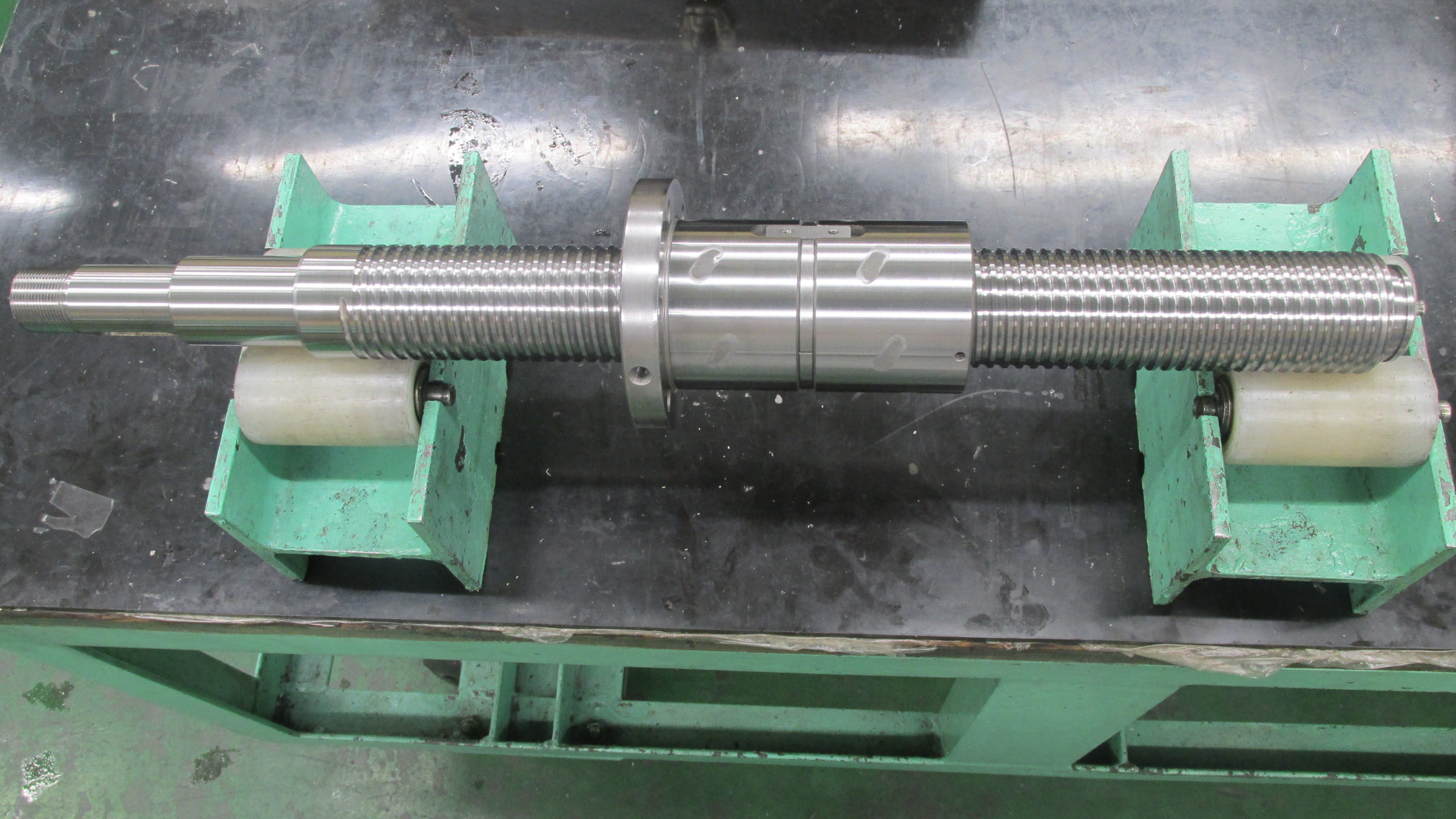

ロックしたボールねじの再稼働調整

• 修理項目
  分解・洗浄・部品製作・再組立て
• 修理対象機器
  歯車研削盤
• 修理対象箇所
  刃物台送り
• サイズ
  φ50リード6－600mm

BEFORE

長年使用した当該ボールねじ精度が出なくなり、最終的には駆動不能の状態に陥りました。要因は錆発生による循環部品破損でした。

AFTER

ロック状態の解消、錆の除去の為、ボールねじの修理が必要であり以下の作業を行いました。
①ボールねじ分解
②洗浄
③軸全周磨き
④循環用コマ再製作
⑤ボール全数交換
⑥再組立て
⑦再調整

ねじ転動面の錆発生はボールの循環を阻害し、循環部品への負荷を発生させることがあります。異音の発生がある場合早期に点検や修正を行う事を推奨します。
