摺動摩耗によるバックラッシュ発生
-
修理項目ボール入れ替えと予圧調整
-
修理対象機器大型横中ぐり盤
-
修理対象箇所刃物台移動用
-
サイズφ100リード20ー7,000mm

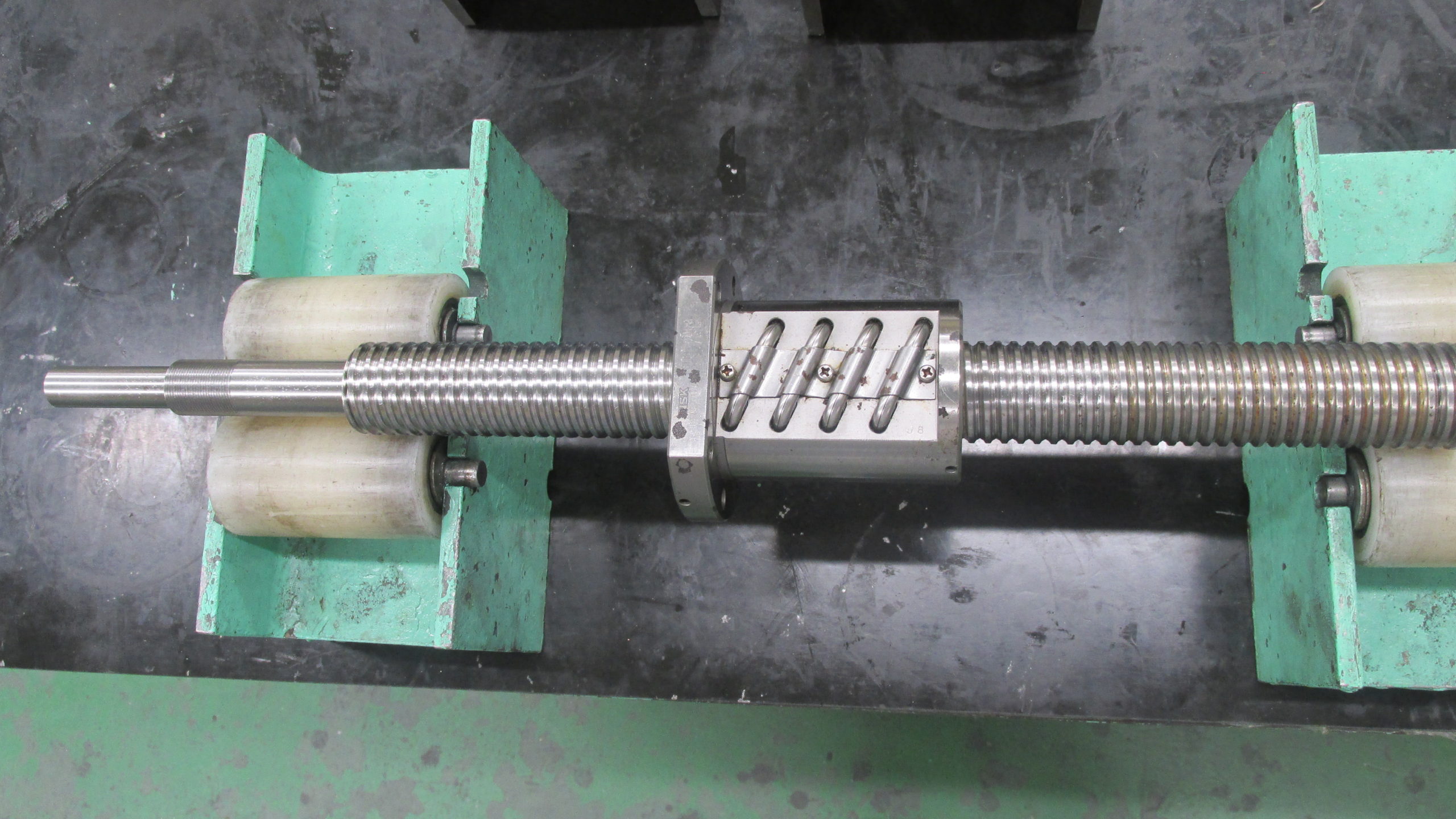

BEFORE
長期間使用により、よく動く部分の軸がボールによって削られてしまい、記設備の刃物台移動Y軸のバックラッシュ発生し、設定数値通りの加工寸法にならないという問題が起こっていました。
![](https://www.ogic-ballscrew.com/wp-content/uploads/2021/10/bb1000ffd297a74486290d477d539d8f-scaled-e1635329102268.jpg)
AFTER
バックラッシュ解消のため、ねじ軸は摩耗によって削れた箇所に合わせ、その他の部分を磨くことで予圧の調整を行います。
具体的には以下の作業を行いました。
①ボールねじ分解
②洗浄
③軸全周磨き
④チューブ等新作
⑤ボール全数交換
⑥再組立て
⑦再調整
こちらの事例では、2週間で修理対応を行いました。
具体的には以下の作業を行いました。
①ボールねじ分解
②洗浄
③軸全周磨き
④チューブ等新作
⑤ボール全数交換
⑥再組立て
⑦再調整
こちらの事例では、2週間で修理対応を行いました。
ポイント・当社のサービス
ボールねじ 修理・製作センター.comでは、NC旋盤をはじめとした工作機械用ボールねじの修理実績を多数持ちます。当社では、機械の操業を早く行えるように、ボールねじの修理の納期のご要望に最大限お応えします。ボールねじの不具合が発生した場合、当社にお任せください。
