経年使用によるバックラッシュ発生4

• 修理項目
  ボール入れ替えと予圧調整
• 修理対象機器
  歯車加工機
• 修理対象箇所
  刃物台移動部
• サイズ

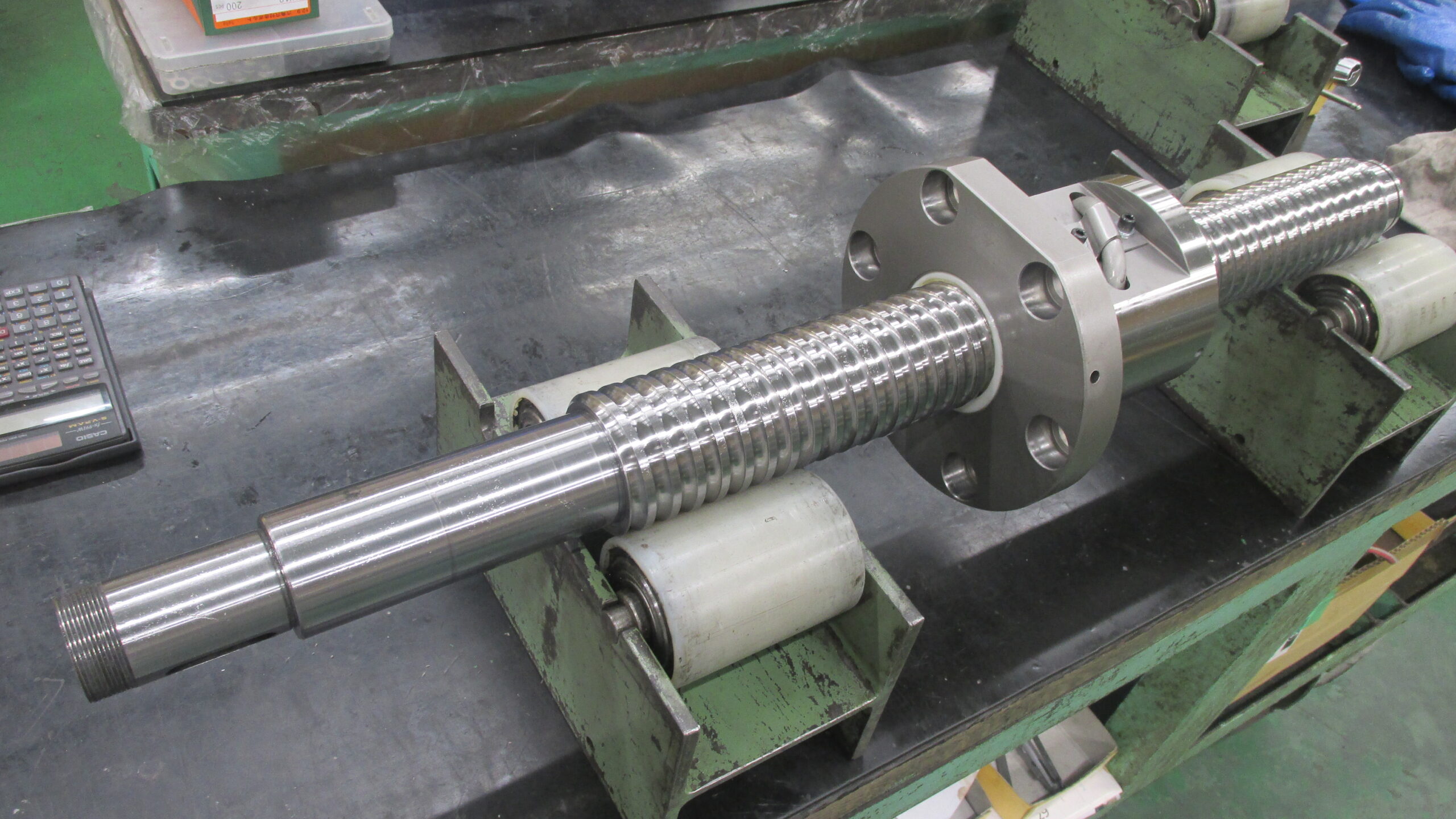

  φ50リード10ー750mm

BEFORE

長期使用した当該設備は使用ストロークのみが摩耗しバックラッシュが発生していました。そのため、加工精度が落ちてしまうという問題がありました。
また、油による定期的な洗浄を行っておくと、摩耗の進行を抑える事が期待できます。

AFTER

加工精度を上げるために、バックラッシュを解消する必要があります。そのために、ネジ溝のラッピング（＝全周磨き）を行い全ストロークに予圧が掛かるよう調整し直しました。

ボールはボールねじの部品で一番硬いので、よく使うストロークのねじ溝が摩耗してしまいます。
摩耗したねじ溝に合わせて、使用していないねじ軸のストロークを磨いていきます。具体的には、以下の作業を行いました。

①ボールねじ分解
②軸全周磨き＝ラッピング
③ボール全数交換
④再組立て
⑤再調整
